UPS不间断电源工作原理和维修方法

来源：存能电气  日期：2019-07-09 09:13  浏览量：次

　　UPS不间断电源工作原理和维修方法。目前所有的弱电工程都配备了UPS不间断电源，那么UPS出现故障了，你会不会维修？使用UPS电源作为?；て渌韵蟮耐?，其UPS电源本身往往也会发生一些故障，如果UPS电源发生了故障，就无法为负载提供?；すδ?。在这篇文章里存能电气为大家介绍UPS不间断电源常见故障现象的分析处理。

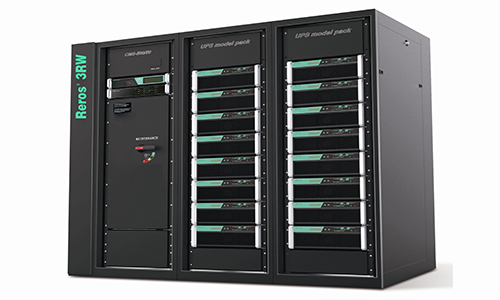

　　UPS不间断电源工作原理

　　从基本应用原理上讲，UPS是一种含有储能装置，以逆变器为主要元件，稳压稳频输出的电源保护设备。主要由整流器、蓄电池、逆变器和静态开关等几部分组成。

　　1)整流器：整流器是一个整流装置，简单的说就是将交流（AC）转化为直流（DC）的装置。它有两个主要功能：，将交流电（AC）变成直流电(DC)，经滤波后供给负载，或者供给逆变器；第二，给蓄电池提供充电电压。因此，它同时又起到一个充电器的作用；

　　2)蓄电池：蓄电池是UPS用来作为储存电能的装置，它由若干个电池串联而成，其容量大小决定了其维持放电（供电）的时间。其主要功能是：１当市电正常时，将电能转换成化学能储存在电池内部。２当市电故障时，将化学能转换成电能提供给逆变器或负载；

　　3)逆变器：通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。它由逆变桥、控制逻辑和滤波电路组成。

　　UPS也被称为“不间断电源”，是一种将直流电转换成交流电的系统供电设备，是通信、导航、监视动力保障不可缺少的部分，为它们稳定且不间断地供应电力。在实际工作中，人们对供电质量的要求已越来越严格，尤其是在自动化、内化等一些空管重要系统中，对供电质量的精确度及稳定性的要求较高，而现代的UPS电源技术正好符合相应的要求。因此，对UPS不间断电源的原理及性能进行研究具有一定的现实意义。

　　UPS不间断电源维修方法

　　1、后备式UPS当负载接近满载时，市电供电正常，而蓄电池供电时蓄电池保险丝熔断。

　　故障分析：蓄电池保险丝熔断，说明蓄电池供电流过大，检测步骤如下：

　?、倌姹淦魇欠窕鞔?；

　　②蓄电池电压是否过低；

　　③若蓄电池电压过低，再检测蓄电池充电电路是否正常；

　?、苋粜畹绯爻涞绲缏氛?，再检测蓄电池电压检测电路工作是否正常。

　　2、UPS只能由市电供电而不能转为逆变供电。

　　故障分析：不能进行市电向逆变供电转换，说明市电向逆变供电转换部分出现故障，要重点检测：

　?、傩畹绯氐缪故欠窆?，蓄电池保险丝是否完好；

　　②若蓄电池部分正常，检查蓄电池电压检测电路是否正常；

　　3、蓄电池电压偏低，但开机充电十多小时，蓄电池电压仍充不上去。

　　故障分析：从现象判断为蓄电池或充电电路故障，可按以下步骤检查：

　　①检查充电电路输入输出电压是否正常；

　?、谌舫涞绲缏肥淙胝＃涑霾徽?，断开蓄电池再测，若仍不正常则为充电电路故障；

　?、廴舳峡畹绯睾蟪涞绲缏肥淙?、输出均正常，则说明蓄电池已因长期未充电、过放或已到寿命期等原因而损坏。

　　4、逆变器功率级一对功放晶体管损坏，更换同型号晶体管后，运行一段时间又烧坏的原因是电流过大，而引起电流过大的原因有：

　?、俟鞅；なА５蹦姹淦魇涑龇⑸缌魇?，过流保护电路不起作用；

　?、诼隹淼髦疲≒WM）组件故障，输出的两路互补波形不对称，一个导通时间长，而另一个导通时间短，使两臂工作不平衡，甚至两臂同时导通，造成两管损坏；

　?、酃β使懿问嗖罱洗螅耸奔词故淙攵猿撇ㄐ?，输出也会不对称，该波形经输出变压器，造成偏磁，即磁通不平衡，积累下去导致变压器饱和而电流骤增，烧坏功率管，而一只烧坏，另一只也随之烧坏。

　　5、UPS不间断电源开机后，面板上无任何显示，UPS不工作。

　　故障分析：从故障现象判断，其故障在市电输入、蓄电池及市电检测部分及蓄电池电压检测回路：

　?、偌觳槭械缡淙氡Ｏ账渴欠裆栈?；

　?、谌羰械缡淙氡Ｏ账客旰茫觳樾畹绯乇Ｏ帐欠裆栈?，因为某些UPS当自检不到蓄电池电压时，会将UPS的所有输出及显示关闭；

　?、廴粜畹绯乇Ｏ胀旰?，检查市电检测电路工作是否正常，若市电检测电路工作不正常且UPS不具备无市电启动功能时，UPS同样会关闭所有输出及显示；

　?、苋羰屑觳獾缏饭ぷ髡?，再检查蓄电池电压检测电路是否正常。

　　总结：以上就是UPS不间断电源工作原理和维修方法。UPS电源系统因其智能化程度高，储能电池采用了免维护蓄电池，这虽给使用带来了许多便利，但在使用过程中还应在多方面引起注意，才能保证使用安全。
